A8550PM1开发板HDMI_IN测试教程
一、测试准备
1.1 硬件环境
（一）A8550PM1 开发板2套
（二）配套12V3A规格电源以及电源线2套
（三）HDMI线2条
（四）Window系统笔记电脑1台
（五）调试鼠标1个
（六）Adb调试线1条（USB TypeA转USB TypeC安卓调试线，不能是电源线）
1.2软件环境
（一）A8550PM1 开发板烧录固件版本号：
A8550BM1_EQ000_2774.692949F17.DD0E3D735.008A74293_250804_100_V01_U23
（二）Windows电脑驱动版本：
aidlux_docs_aid-tools_USB_Driver_qud.win.1.1_installer_10061.1
（三）固件烧录软件版本：
QPST_2.7.496
（四）靠屏软件版本：
QtScrcpy-win-x64-v3.2.0

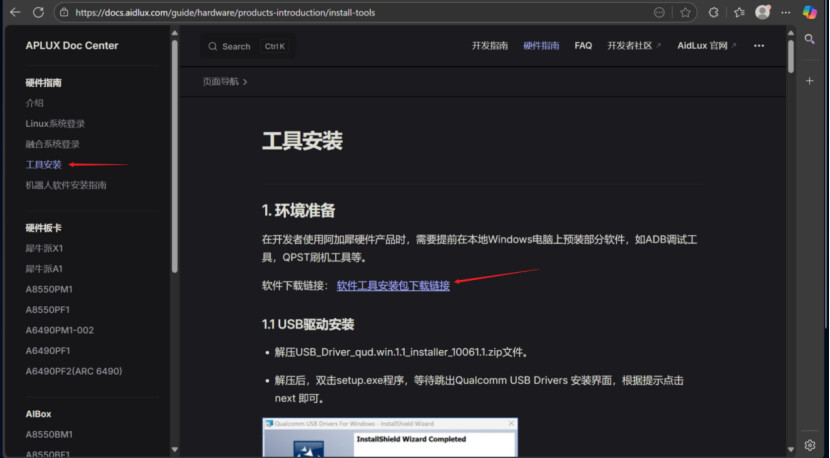

注：驱动安装软件、固件烧录软件、拷屏软件下载可到阿加犀“硬件指南”网页中工具安装链接中去查找下载。
阿加犀“硬件指南”网页链接：
https://docs.aidlux.com/guide/hardware/products-introduction/install-tools
1.3 环境准备
（一）Windows调试电脑需要提前安装好驱动、固件烧录软件、安卓拷屏软件，相应驱动和软件安装教程可参考阿加犀官网相关链接：
https://docs.aidlux.com/guide/hardware/products-introduction/install-tools
（二）需要提前烧录固件到2套A8550PM1 开发板
固件烧录教程可以参考阿加犀官网相关链接中的“刷机指导”章节, 链接如下：
https://docs.aidlux.com/guide/hardware/development-board/A8550PM1-user-manual
1.4 环境搭建
为防止后面理解有误，我们定义同时接入HDMI-IN 和 HEMI OUT的A8550PM1 主板为测试主板，单独接HDMI OUT的A8550PM1 开发板为HDMI采集源板。
使用HDMI采集源板的HDMI输出源作为测试板的HDMI输入源，所以接线方式就是将HDMI采集源板的HDMI OUT 接入测试板的HDMI IN口；测试板的HDMI OUT接入显示器作为测试板的HDMI OUT输出源显示。

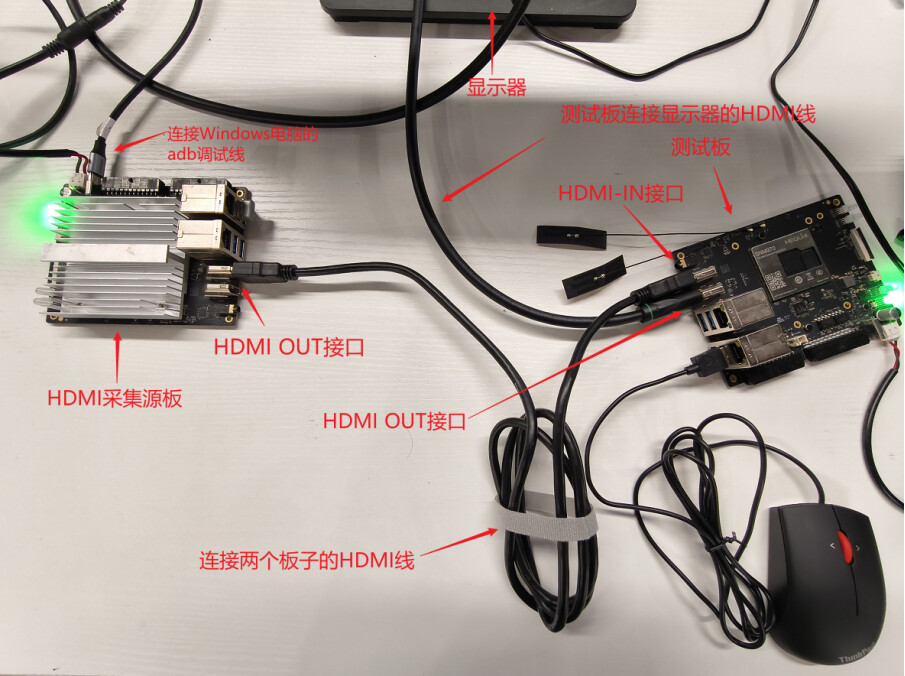

Window电脑的adb调试线需要连接HDMI采集源板，然后通过拷屏软件进行HDMI采集源板的Android系统界面操控，布置完后的效果图如下所示：

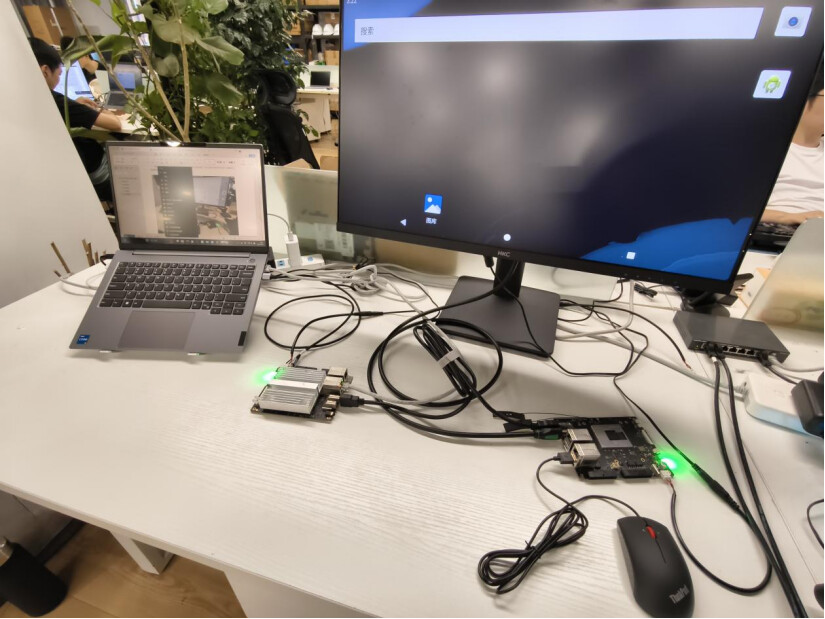

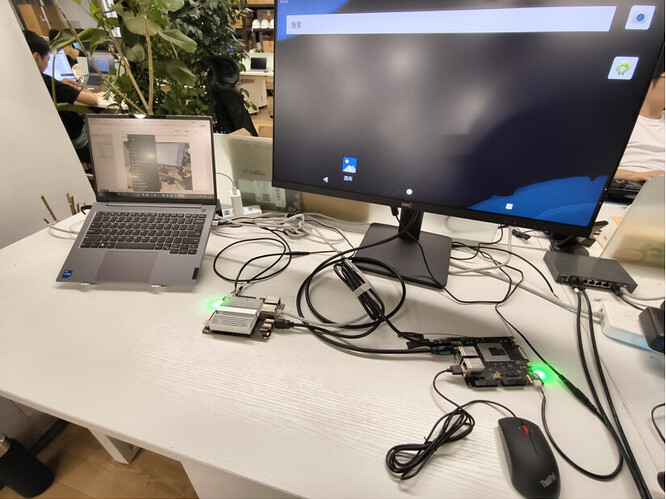

注:上图中显示器显示的画面为测试板的Android系统界面，不是HDMI IN源的画面。
测试板中同时也要接入调试鼠标，方便后面调试使用。
二、测试调试

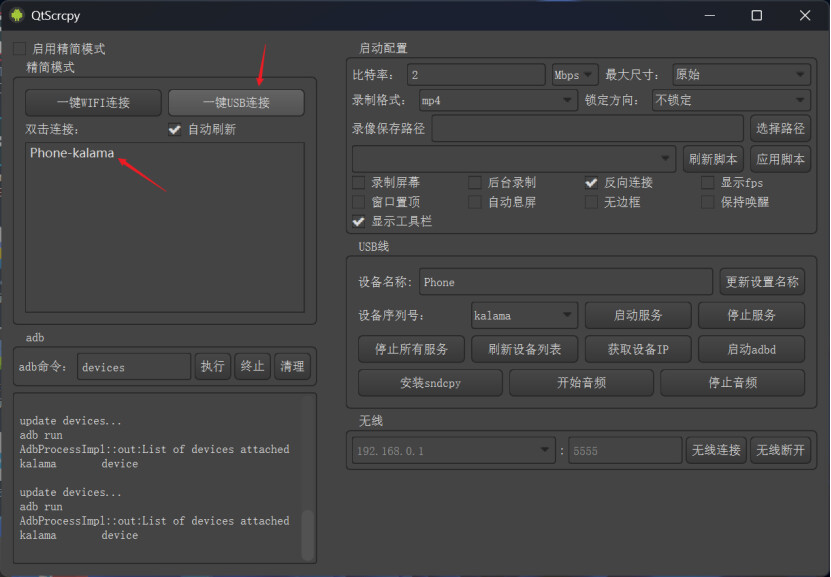

在Windows中运行拷屏软件QtScrcpy.exe，然后点击拷屏软件中的一键USB连接或者双击连接打开采集板的Android界面：

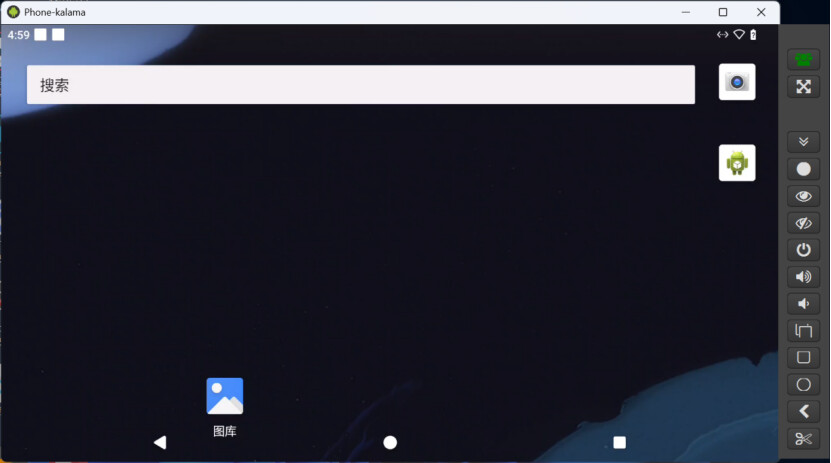

拷屏软件正常连接后显示界面如下图所示：
注：此时电脑上拷屏软件的界面和显示器中显示的界面一致，但是不要被误解HDMI IN功能就测试到此，后续还需要打开测试板Android系统中的相机应用。

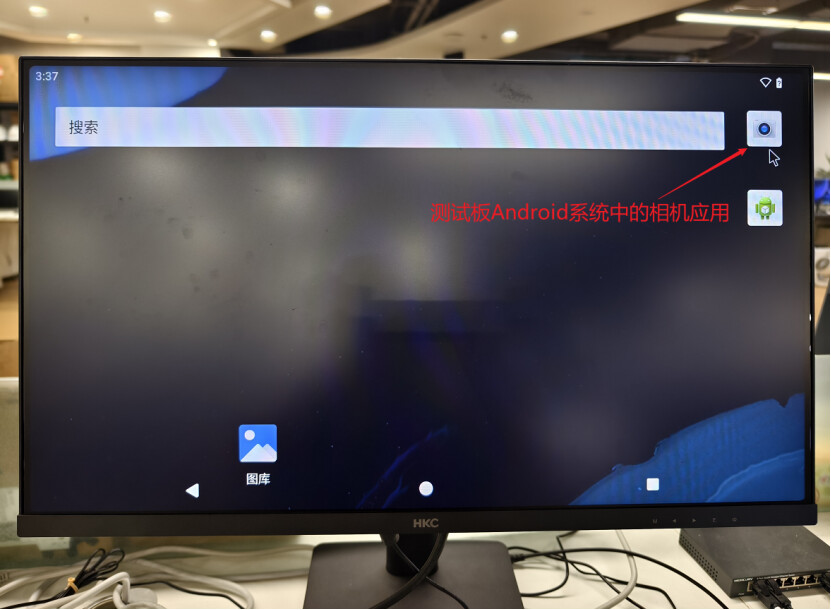

通过拷屏软件调试完HDMI采集源板Android系统界面后，使用测试板鼠标点击测试板Android系统中的相机应用，显示HDMI采集板的Android系统界面。

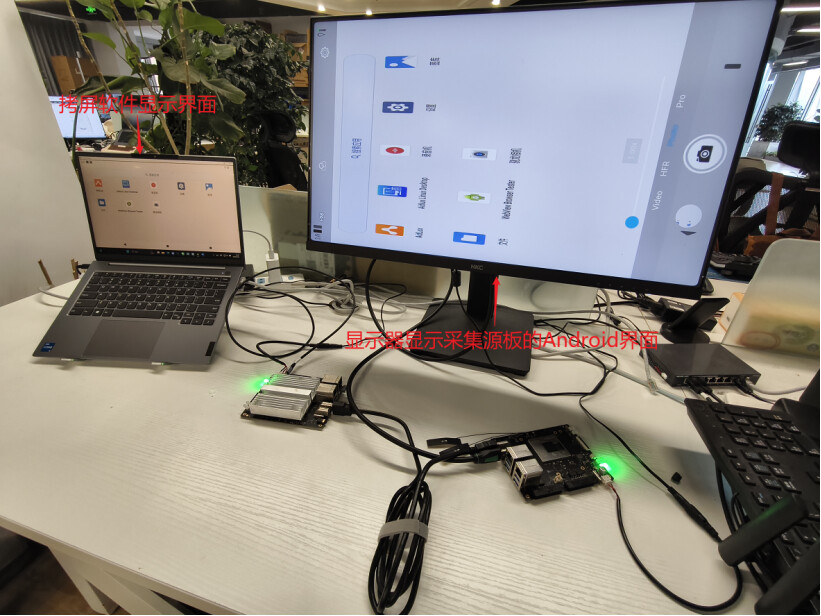

点击测试板Android系统中的相机应用显示HDMI采集源的板的Android系统界面。

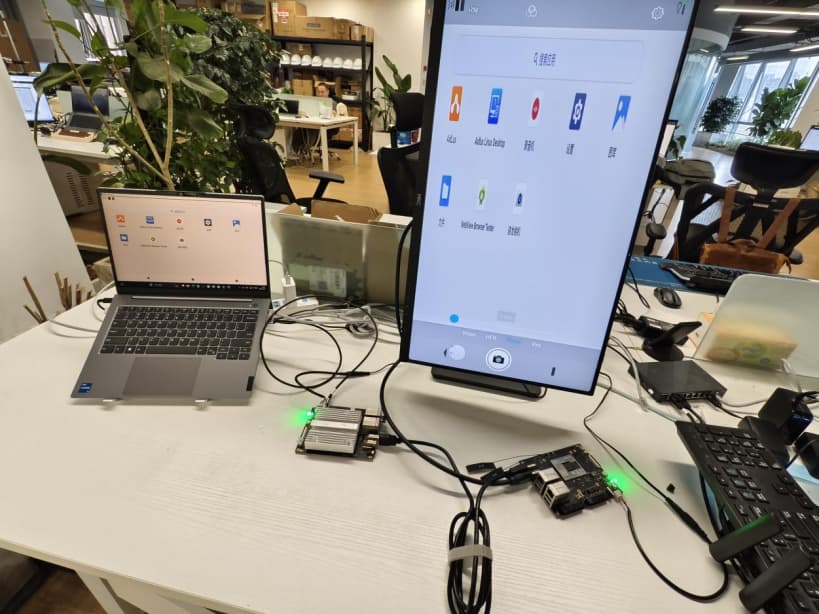

因显示器显示问题，采集板传输过去的话画面可能是横屏，所以可以调节显示器显示方向查看HDMI采集源板的Android系统界面。
三、测试原理
参考章节二中定义，HDMI采集源板的 HDMI OUT输出的HDMI信号接入测试板的HDMI-IN 接口后会将HDMI 信号转换为MIPI CSI 信号，所以最后要点击测试板Android系统的相机应用显示 HDMI-IN 源的画面。
